一、铸造用消失模涂料中什么可以代替白乳胶
在消失模涂料中预糊化淀粉可以代替白乳胶起到增加硬度，降低成本的效果，加量是白乳胶的2倍。你要是感兴趣可以给你发点样品你试试
二、消失模铸造涂料烘干开裂是什么原因
1.涂料的透气性差。目前为止，武钢机制公司所用的涂料都不太理想，浇注小型薄壁铸铁件还可以，浇注大。厚铸铁件和铸钢件时就出现不同程度的缺陷。
2.涂料的强度低。试验过某种商品的消失模涂料，结果在浇注过程中即发生塌箱现象，致使所有铸件报废。
3.涂料烘干后易开裂。涂层在烘干过程中出现开裂是消失模涂料必须注意的一个问题。某些厂家的消失模涂料涂层烘干后的情况，涂层裂纹很严重，甚至从泡沫表面玻璃。
4.涂料的剥离性差。铸件浇注打箱后，表面出现粘砂、粘涂料粉现象严重，给后续清理工作带来很大的麻烦。
三、消失模铸造阀体渗漏如何解决
消失模铸造阀体渗漏可以通过调整铸造工艺和优化模具设计来解决。
因为消失模铸造是一种高精度的铸造方法，模具的设计和制造非常重要。
如果模具的结构不合理或者模具采用的材料有问题，就容易出现渗漏现象。
此外，铸造过程中合适的浇注温度和压力也是影响阀体是否渗漏的关键因素。
具体地，可以通过改进模具的结构，增加放砂口等措施来优化铸造工艺，降低渗漏的风险。
另外，也可以考虑采用其他类似的铸造工艺，比如压力铸造、砂型铸造等，来达到同样的效果。

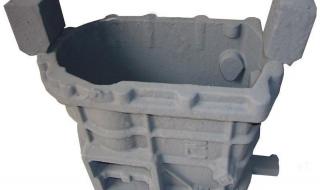

四、消失模铸造工艺及原理
消失模铸造工艺流程：
1、制作泡塑气化模具（手工、机械）；
2、泡塑气化，模具组合后烘干；
3、泡塑气化模具表面刷、喷耐火涂料后再次烘干（一定干透）；
4、将特制砂箱置于三维振实台上；
5、填入低砂（干砂）振实、刮平；
6、将烘干的泡塑气化模具放于底砂上，按工艺要求分成填砂，自动振实一定时间后刮平箱口；
7、用塑料薄膜覆盖砂箱口，放上浇口杯，接负压系统。紧实后进行钢液浇铸，泡塑气化模具消失，金属液取代其位置；
8、铸件冷凝后释放真空并翻箱，取出铸件，进行下一个循环。
工作原理：
该法按EPC工艺先制成泡塑模型，涂挂特制涂料，干燥后置于特制砂箱中，填入干砂，三维振动紧实，抽真空状态下浇铸，模型气化消失，金属置换模型，复制出与泡塑模一样的铸件，冷凝后释放真空，从松散的砂中取出铸件，进行下一个循环。
五、消失模不锈钢铸造涂料配方
1、消失模不锈钢铸造涂料的配方，铝矾土90%,石英粉10%,酚醛树脂2%,白乳胶2%,钙膨润土3%,洗衣粉0.1%,异丙醇0.1%,适量的水;
2、硅砂粉与铝矾土比例2:3,(耐火材料100%),GM-1树脂2%,硅溶胶3%,锂膨润土1%,CMC1.5%,平平如0.3%,减水剂0.5%,适量的水;
本文来自投稿，不代表安心知识立场，如若转载，请注明出处：http://www.mwlqh.cn/uril/79aea870884111898.html
支付宝扫一扫
评论列表
铸造用消失模涂料中什么可以代替白乳胶 消失模铸造技术写的如何？
一、铸造用消失模涂料中什么可以代替白乳胶在消失模涂料中预糊化淀粉可以代替白乳胶起到增加硬度，降低成本的效果，加量是白乳胶的2倍。你要是感兴趣可以给你发点样品你试试 二、消失模铸造涂料烘干开裂是什么原因1.涂料的透气性差。目前为止，武钢机制公
推荐这篇文章：肯德基加盟费及加盟条件 kfc加盟热线
推荐这篇文章：意大利t恤十大轻奢品牌 短袖t恤品牌
推荐这篇文章：郑州私立幼儿园排名前十 郑州牧专幼儿园
